Fiche – Routage statique Cisco (communication inter-réseaux + accès Internet)

Par wpadmin / 2 mai 2026

Introduction

Dans un contexte BTS CIEL / SIO, le routage statique est une compétence essentielle pour comprendre comment plusieurs réseaux communiquent entre eux.

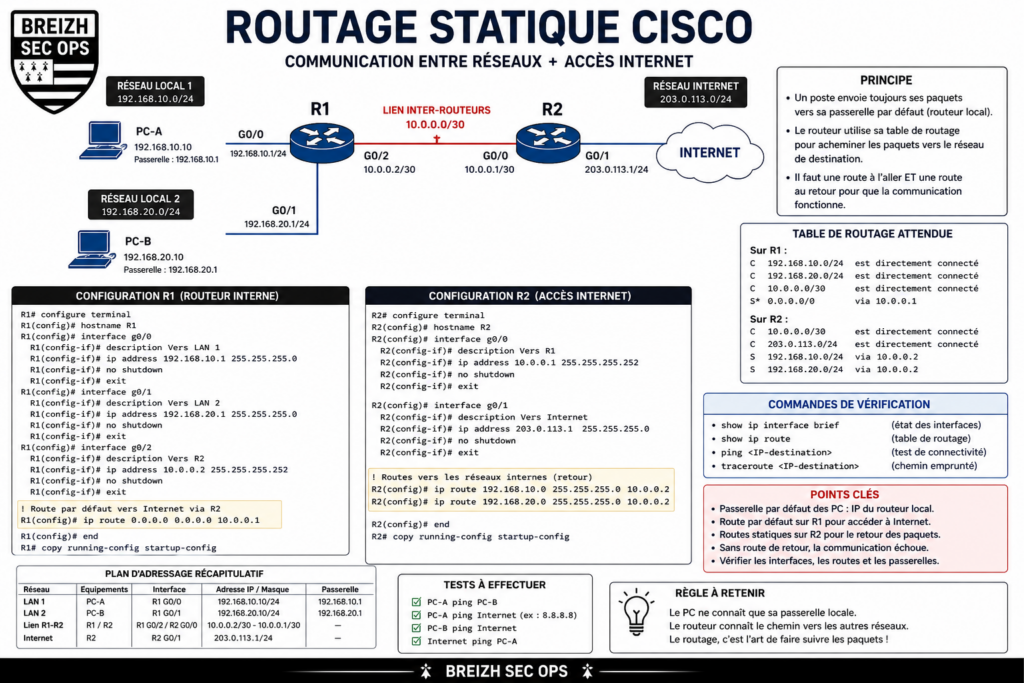

Cette fiche présente une architecture simple avec deux routeurs : un routeur interne et un routeur d’accès Internet.
L’objectif est de mettre en place des routes statiques pour permettre la communication entre réseaux et garantir le retour des paquets.

Configuration complète (routeurs Cisco)


enable
configure terminal

! ==============================
! ROUTEUR R1 (LAN interne)
! ==============================

hostname R1

! Réseau utilisateurs
interface g0/0
ip address 192.168.10.1 255.255.255.0
no shutdown

! Réseau postes distants
interface g0/1
ip address 192.168.20.1 255.255.255.0
no shutdown

! Lien vers R2
interface g0/2
ip address 10.0.0.2 255.255.255.252
no shutdown

! Route par défaut vers R2 (Internet)
ip route 0.0.0.0 0.0.0.0 10.0.0.1

! ==============================
! ROUTEUR R2 (Accès Internet)
! ==============================

hostname R2

! Lien vers R1
interface g0/0
ip address 10.0.0.1 255.255.255.252
no shutdown

! Interface vers Internet (exemple)
interface g0/1
ip address 203.0.113.1 255.255.255.0
no shutdown

! Routes vers les réseaux internes
ip route 192.168.10.0 255.255.255.0 10.0.0.2
ip route 192.168.20.0 255.255.255.0 10.0.0.2

end
write memory

Explication détaillée

1. Architecture réseau

On distingue trois types de réseaux :

réseaux internes (LAN)
lien inter-routeurs
réseau externe (Internet)

R1 est le routeur interne, R2 est le routeur d’accès Internet.

2. Réseaux directement connectés

Chaque routeur connaît automatiquement les réseaux connectés à ses interfaces.

R1 connaît :

192.168.10.0/24
192.168.20.0/24
10.0.0.0/30

R2 connaît :

10.0.0.0/30
203.0.113.0/24

3. Route par défaut sur R1

ip route 0.0.0.0 0.0.0.0 10.0.0.1

Cette route indique :

tout trafic inconnu est envoyé vers R2

C’est ce qui permet l’accès Internet.

4. Routes statiques sur R2 (retour)

ip route 192.168.10.0 255.255.255.0 10.0.0.2
ip route 192.168.20.0 255.255.255.0 10.0.0.2

Ces routes sont indispensables.

Sans elles :

les paquets arrivent depuis Internet
mais ne savent pas revenir vers les réseaux internes

5. Principe aller / retour

Pour qu’une communication fonctionne :

le chemin aller doit exister
le chemin retour doit exister

Sinon :

ping échoue
sessions TCP impossibles

6. Rôle de la passerelle des postes

Chaque machine doit utiliser comme passerelle :

IP du routeur dans son réseau local

Exemple :

PC réseau 192.168.10.0 → passerelle 192.168.10.1
PC réseau 192.168.20.0 → passerelle 192.168.20.1

7. Syntaxe du routage statique

ip route [réseau] [masque] [next-hop]
